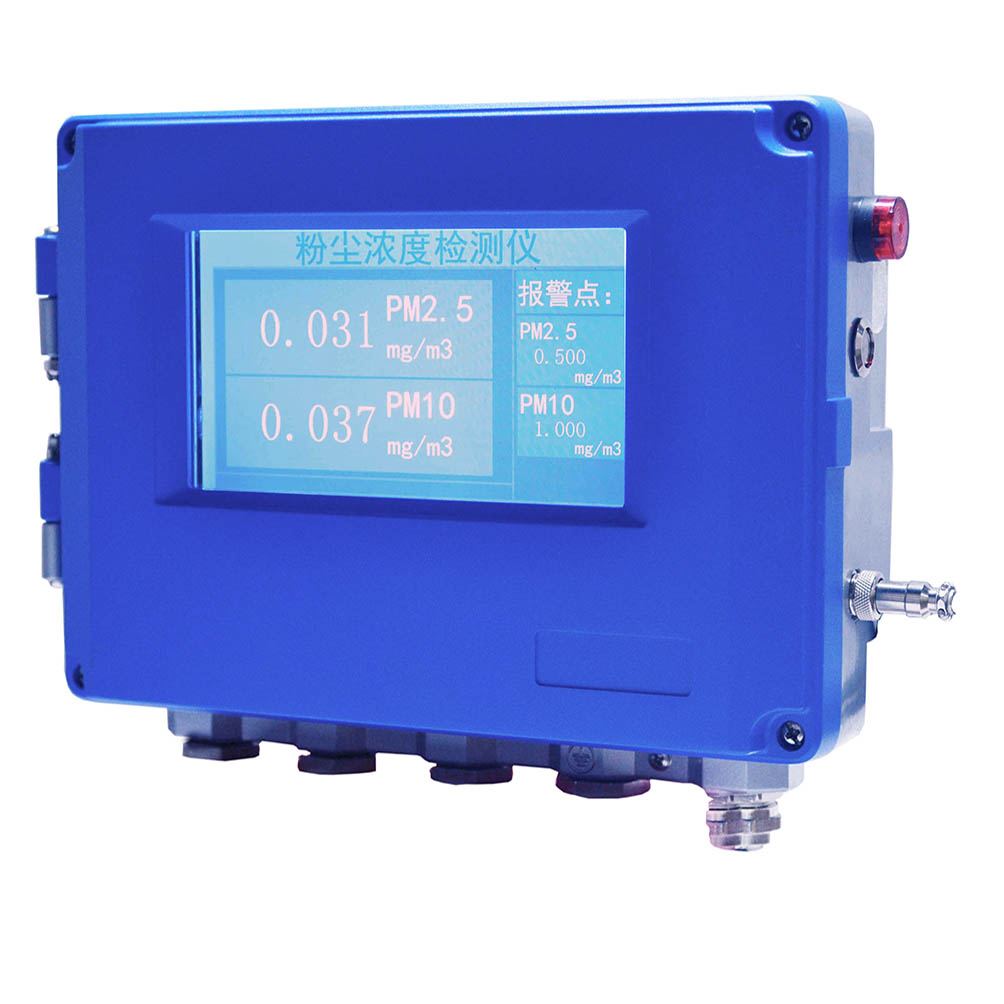

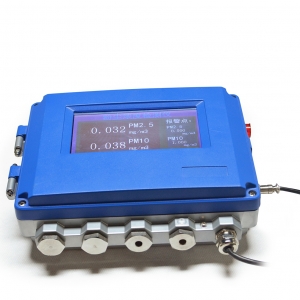

LCD大屏顯示粉塵濃度檢測儀

主要應用l大氣環境PM2 5、PM10檢測l車間粉塵檢測報警l大氣排放產品功用:該產品是基于深圳市艾方立科技自主研發的激光散射感應方式粉塵檢測

品牌 : 艾方立
型號 : AIFLI-CM935
應用 : 工業級粉塵濃度檢測報警儀
主要應用
l 大氣環境PM2.5、PM10檢測
l 車間粉塵檢測報警
l 大氣排放

產品功用:
該產品是基于深圳市艾方立科技自主研發的激光散射感應方式粉塵檢測技術,綜合考慮多塵環境條件,內置專利設計的分支保護氣路,通過自主采樣方式,結合電子切割技術,快速實時穩定的檢測區域內的粉塵情況,保護實現相應通風和報警的控制要求。

主要特點:
l 操作簡單、免維護、高可靠性、免清洗;
l 采用德國原裝長壽命激光器,工作壽命可達3年以上;
l 堅固鋁合金防護外殼,更加適合惡劣場景使用;
l 7寸超大LED觸摸屏,顯示直觀,控制操作非常方便;
l 外置防爆聲光報警器
l 輸出RS485信號和繼電器報警
l 提供粉塵含量連續實時值和平均值顯示
l 提供粉塵峰值捕捉和保持功能
l 安裝方式:掛墻式
產品優點
● 支路保護氣路設計,使設備長期表現更加優異,穩定性比傳統摩擦電更加可靠。
● 設備具備濕度補償功能,檢測精度有足夠保證。
● 檢測最小粒子直徑:0.3um。
● 電子粒子切割效應取代機械式粒子切割器,同時兼顧采樣穩定性和緊湊體積要求。
● 防止產品損失、免清洗
● 對潮濕性、導電性等粉塵均能良好檢測
● 可聯運排風設備
技術參數

項目 參數
檢測物質 PM2.5&PM10
檢測方式 激光散射原理
預期使用壽命 3年
工作電源 12V/1A(配套電源適配器)
額定功耗 0~50℃、0~85%RH:<1W
-20~0℃,≧85%RH:<10W
預熱時間 0~50℃、0~85%RH:10S
-20~0℃,≧85%高濕>60%:20S
響應時間 5S
上報周期 1S
測量范圍 PM2.5:  0.001 - 10.000mg/m3
PM10:  0.001 - 20.000mg/m3
量程設定最佳范圍內,出廠前設定調試
分辨精度 0.001mg/m3
測量精度 ±10%
相對誤差 ±5%
分辨精度 0.3μm
工作環境 -20~+50℃,0~99%RH
存儲條件 -40~+60℃,0~90%RH
安裝方式 掛墻式安裝
防護等級 IP21
外殼材料 鋁合金
重量 <4kg


電氣參數:

● 供電電源:12V/1A;
● 通信方式:4~20mA和RS485;
● 通信協議:MODBUS協議,默認地址:01;
● 默認配置:波特率9600,數據位8bit,無校驗,停止位1;

產品通訊協議:

采用MODBUS協議的RTU方式,在RTU方式下,使用RTU模式,消息發送至少要以3.5個字符時間的停頓間隔開始。當?shù)谝粋€(gè)域(地址域)接收到,每個設備都進行解碼以判斷是否發往自己的。在最后一個傳輸字符之后,一個至少3.5個字符時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。整個消息幀必須作為一連續的流傳輸。如果在消息幀完成之前有超過3.5個字符時間的停頓時間,接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。

1、硬件采用RS485,主從式半雙工通訊,主機呼叫從機地址,從機應答方式通訊。
2、數據幀格式:1個起始位,8個數據位,1個停止位,無校驗位。
3、波特率:9600bps。
4、消息幀包含:地址域,功能碼域,數據域,CRC16檢測域。
5、本設備支持十六進制03H、06H功能碼(即十進制03和06功能碼)。其中03H用于讀取設備堆棧,06H用于修改設備堆棧。
